Per gli appassionati di retrogaming, e non solo per loro, i monitor e TV CRT sono vere e proprie reliquie da conservare con amore e devozione, tuttavia sono sempre oggetti che hanno decine di anni sulle spalle e salvo interventi di ordine elettronico sempre dietro l'angolo, potrebbe occorrere sistemare alcuni settaggi di taratura. Spesso questi settaggi avanzati possono essere fatti solo aprendo la scocca ed agendo su trimmer, potenziometri ed altri tipi di circuiteria, ma altre volte è possibile intervenire via software come nel caso specifico del mio amato ed ahime! attempato Sony KV-21R1-A, vediamo come:

sony tv

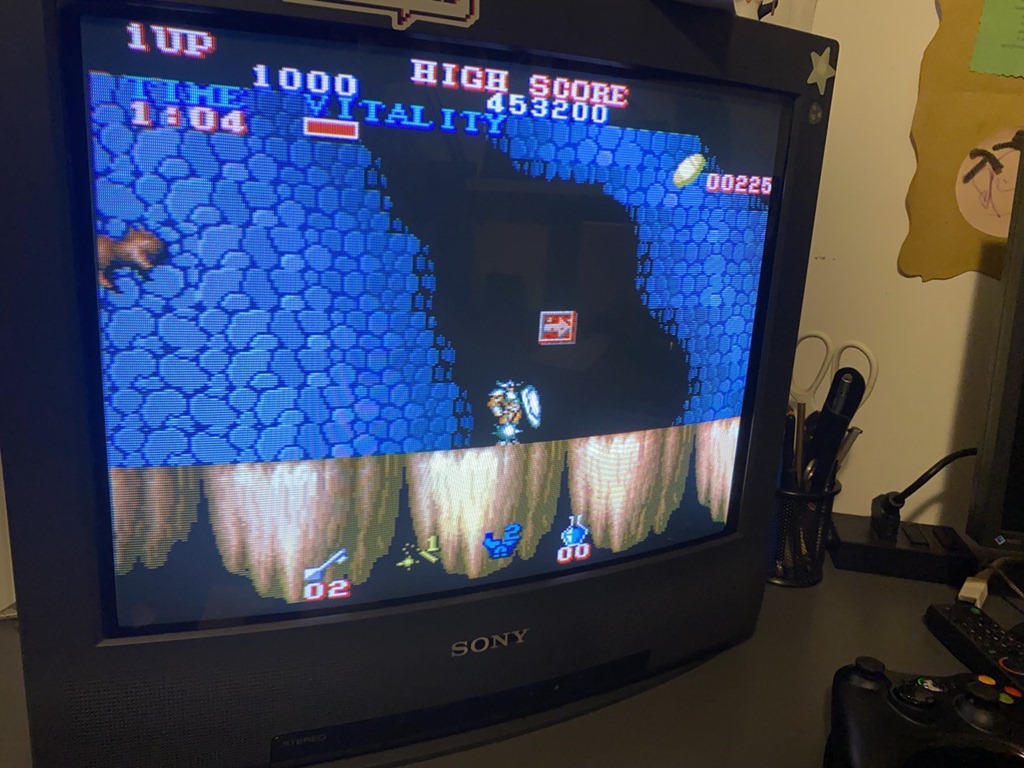

sony tv videogame black tiger

sony tv
sony tv codici di controllo

Io possiedo diversi CRT che ho recuperato nel corso del tempo, al omento nel mio studio trova posto un bellissimo Sony Trinitron modello KV-21R1A, non vi spiegherò in questa occasione perché i tubi catodici Trinitron hanno fatto la storia dell'intrattenimento domestico per quanto riguarda i TV CRT, ma vi spiegherò rapidamente come accedere al service menu che ci permetterà di intervenire su impostazioni quali posizione dimensione dell'immagine, proporzioni, trapezio, etc...

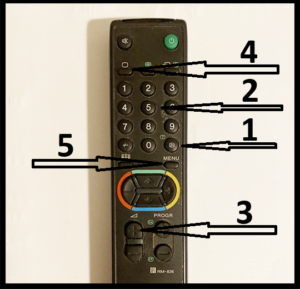

 1sequenza dei tasti da premere per accedere al service menu
 2
 31. bottone [ON SCREEN DISPLAY]
 4
 52 bottone [5]
 6
 73 bottone [VOLUME +]
 8
 94 bottone [TV]
10
115 bottone [MENU] per visualizzare il service menu a video

Navigazione nel menu:

  • Blue / Green → scorrere le voci
  • Yellow (+) → aumentare il valore
  • Red (-) → diminuire il valore
  • Spegni il TV per uscire e salvare

Voci del Menu di Servizio — Deflection System (Geometria)

Voce (display) Significato (IT) Valore Default Range
V size Dimensione verticale (altezza immagine) 21 0 – 63
V breth Respiro verticale (ondulazione verticale) 32 0 – 63
Pin amp Ampiezza pincushion (curvatura bordi laterali) 12 0 – 63
Para. tilt Inclinazione parabola (asimmetria sinistra/destra) 43 0 – 63
V linear Linearità verticale 42 0 – 63
Corner corr Correzione angoli 05 0 – 63
H size Dimensione orizzontale (larghezza immagine) 34 0 – 63
V pos Posizione verticale 00 0 – 63
H phase Fase orizzontale / centratura orizzontale 42 0 – 63
Blue Bilanciamento bianco — canale Blu 26 0 – 63
Green Bilanciamento bianco — canale Verde 32 0 – 63
Red Bilanciamento bianco — canale Rosso 42 0 – 63
HV blk 1 Blanking alto voltaggio 1 00 0 – 63
HV blk 2 Blanking alto voltaggio 2 00 0 – 63
V cent Centratura verticale 06 0 – 63
Zwei max Livello massimo zoom 36 0 – 63
Zwei min Livello minimo zoom 18 0 – 63

Reset ai Valori di Fabbrica — Test Mode 2

Il Test Mode 2 permette di resettare le impostazioni senza smontare nulla.

Come entrare nel Test Mode 2

  1. Entra nel service mode normale (vedi sopra — apparirà "TT--")
  2. Premi di nuovo il tasto Display/OSD una seconda volta
  3. Digita il codice a due cifre desiderato con i tasti numerici

Codici utili

Codice Funzione
TT43 ⭐ Re-inizializza solo le impostazioni di geometria
TT08 Reset completo ai valori di fabbrica (analogici: volume, luminosità, contrasto, geometria…)
TT15 Rilegge i valori di fabbrica dalla ROM (Volume, Luminosità, Contrasto, Tinta, Nitidezza, Colore)
TT16 Salva i valori attuali come nuovi valori di reset
TT41 Re-inizializza la NVM (memoria non volatile) — uso avanzato
TT00 Esce dal Test Mode 2

💡 Consiglio: usa prima il codice 43 (reset solo geometria) per ripartire dai valori Sony originali, poi agisci su Para. tilt e Pin amp per correggere il bordo destro.

⚠️ Il codice 08 resetta tutto — usarlo solo se si vuole riportare il TV completamente allo stato di fabbrica.

Attenzione poiché i comandi inseriti con i numeri TT funzionino dovrà essere impostato il canale TV n° 59. Durante l'inserimento/cambiamento delle voci di menu potrete andare su un ingresso nel caso voleste usare immagini di riferimento.

impostate la TV sul canale n° 59, mettetela in stand by e procedete con la sequenza di entrata nel menu di servizio (service mode)

Come Uscire dal Service Mode

  • Spegni il TV con il tasto standby → salva e chiude
  • Oppure dal Test Mode 2 digita 00

A questo link vi lascio il manuale di servizio per il modello specifico Sony KV-21R1A

Pagina interessantissima con diversi codici di accesso per numerosi altri modelli di CRT Sony

documento PDF

📄 scarica il documento ri riferimento per le regolazioni della TV Sony KV-21R1A

Questo documento contiene il documento di sintesi per le recgolazioni avanzate del TV Sony KV-21R1A

📥 Scarica
un problema molto diffuso su questi CRT è il bordo destro incurvato, ecco velocemente alcuni consigli per mitigare il problema utilizzando le opzioni disponibili dal *service mode*:

Guida Rapida — Problema Bordo Destro Incurvato verso l'interno

Il bordo destro che rientra è tipicamente dovuto a una correzione pincushion asimmetrica. Agire sui parametri in questo ordine:

  1. Para. tilt (default 43) — parametro principale per asimmetria destra/sinistra. Aumentare gradualmente (es. +2/+3 alla volta) e osservare il bordo destro.
  2. Pin amp (default 12) — regola la curvatura complessiva dei bordi laterali. Intervenire dopo Para. tilt per affinare il risultato.
  3. Corner corr (default 05) — se rimane distorsione agli angoli.

⚠️ Modificare un parametro alla volta e annotare sempre il valore originale prima di cambiarlo.
